型号表示

1：夹持力 Capacity Of Clamp

02：夹持力 = 20KN

04：夹持力 = 40KN

06：夹持力 = 60KN

10：夹持力 = 100KN

16：夹持力 = 160KN

25：夹持力 = 250KN

2：型号选项 Types Options

无符号：标准

B：固定式

C：自走式（气缸移动）

G：大行程式 (可调节行程）

产品特点

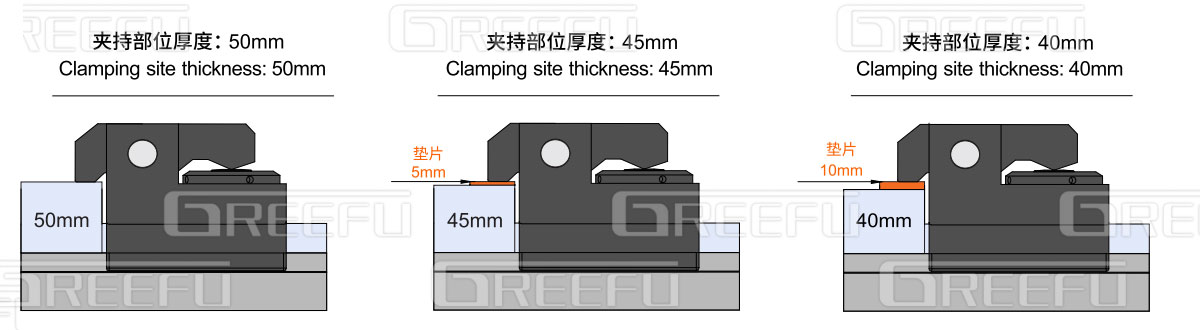

传统产品：为了使模具安装板保持一致，必须在模具加持部位安装垫片，费时费力。

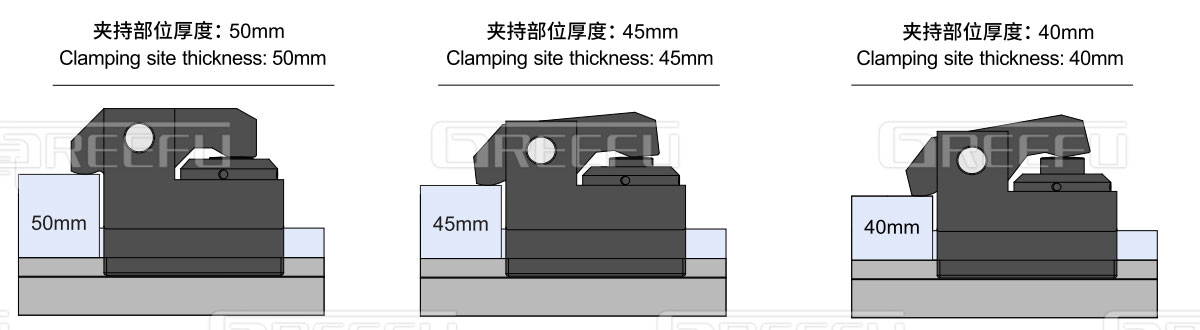

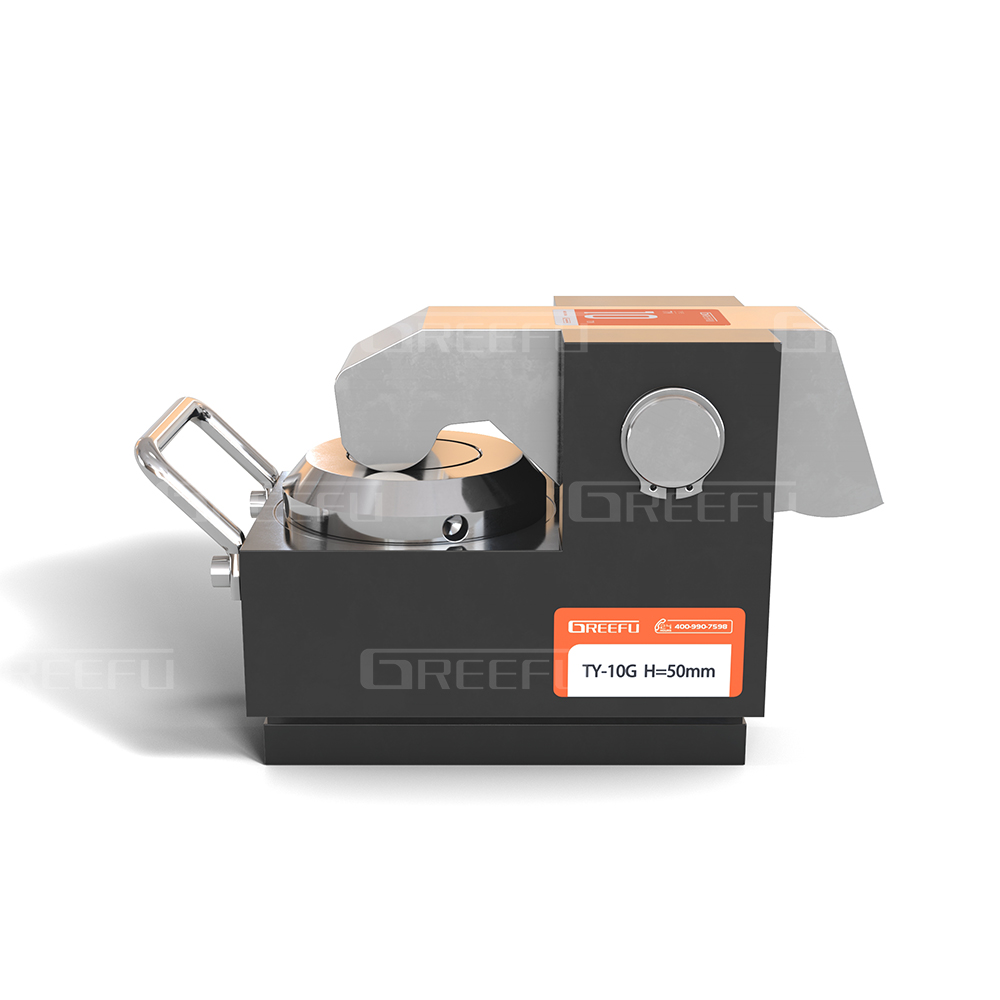

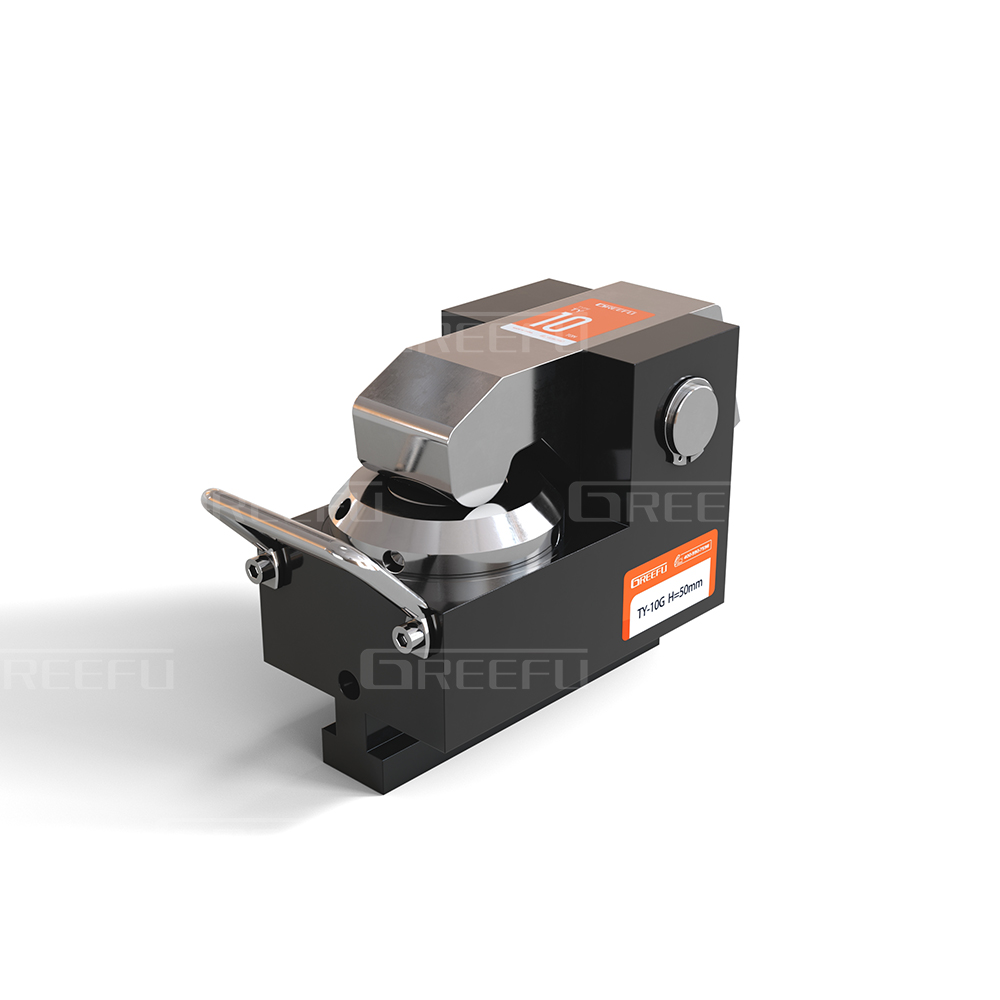

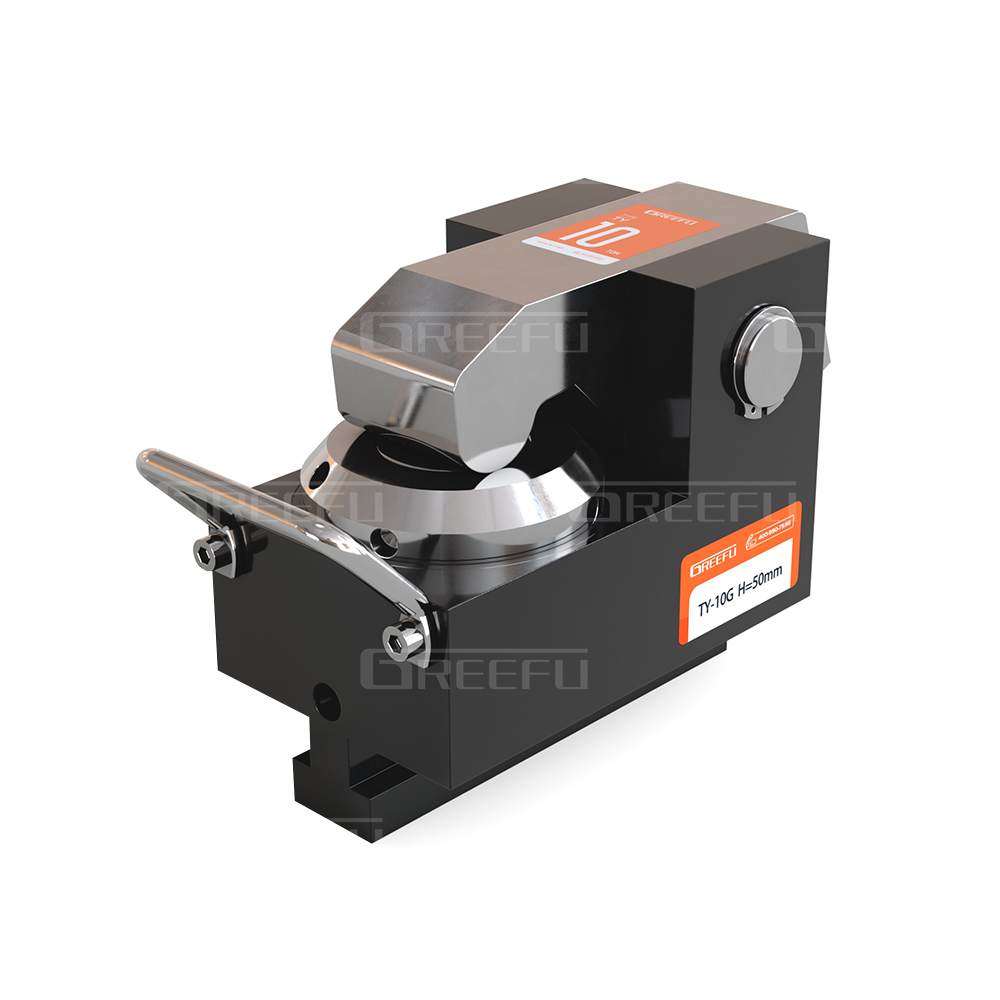

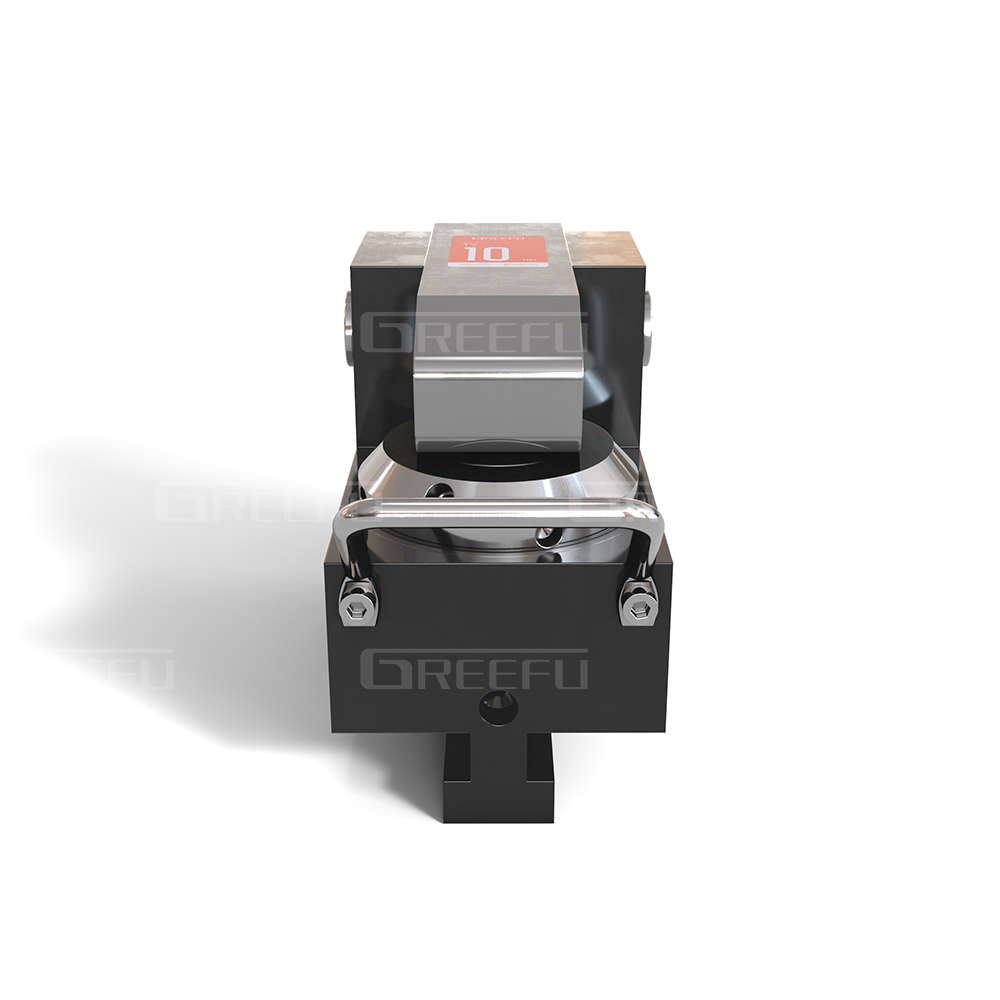

TY-G 夹模器：应对夹持部分厚度存在偏差幅度高达±10mm,无需费时费力安装垫片。

* 需根据贵司使用模具夹持部位厚度，制作夹模器，相关参数详见参照表或来电咨询

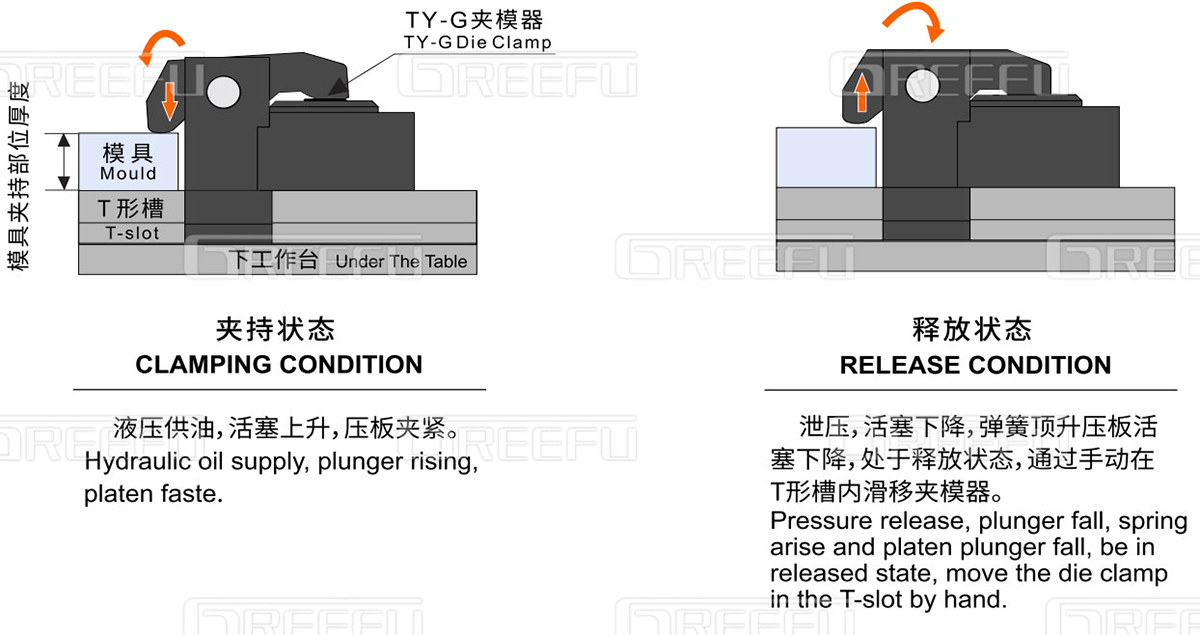

动作原理

型号规格

型号	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夹持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夹紧行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用温度 ℃	0~70 ℃
使用频率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54

外形尺寸图

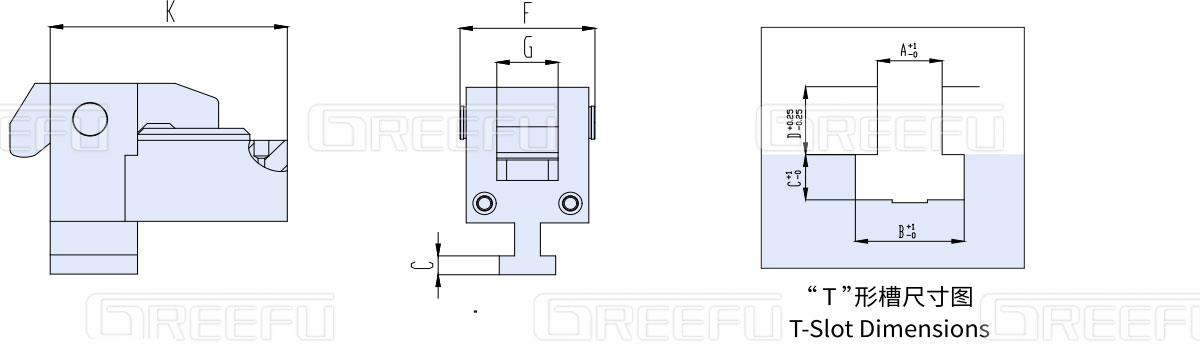

外形尺寸

型号	TY-10G	TY-16G	TY-25G
F	110	130	152
G	50	60	73
K	210	230	280
PT	1/4	1/4	1/4
Min.C	16.5	19	22
A	28	28	36
B	48	48	56
C	20	23	25
D	28	28	28

注：1. 需变更夹紧行程与安全行程的比率时，请另行询问；

2. A B C D 尺寸有本公司根据 T形槽尺寸而定；

3. 订货时请标明 T形槽尺寸 A B C D 尺寸及模具夹持部位厚度（H）尺寸；

4. 最小H厚度≥40mm。
