DB 举模器（滚珠型）_苏州格莱富机械科技有限公司

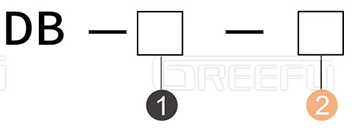

型号表示

1：适用槽宽度

28：适用槽宽度 28mm

50：适用槽宽度 50mm

80：适用槽宽度 80mm

2：举模器长度

可选的举模器长度，会根据选择的适用槽宽度和外形尺寸不同而不同详情请参照各种外形尺寸

使用优势

滚轮外圈经过特殊的硬化处理，加长了使用寿命。

滚珠配合无油轴承，使其具有承载能力高，耐冲击，耐高温，滋润能力强等特点，特别使用于重载、低速、往复或摆动等难以润滑和形成油膜的场合。

滚珠具备密封防尘，环境适应性强。

举模器油缸管路为串联，方便快捷。

规格特性

型号	DB 28	DB 50	DB 80
单一油缸容量（cm³）	0.6	1.4	1.85
单一举模力（Kg）	500	1100	1500
全行程 mm	3	3	3
单一滚轮负载（Kg）	40	50	100

注：1. 举模器与移模臂一起使用时，确保两者滚轮/滚珠高度一致。

2. 定期清理安装举模器内的杂物。

3. 在承载最少滚轮/滚珠数量时，需确认所承受的模具负载（应在容许负载范围内）




DB 举模器（滚珠型）
