TXL 夹模器_苏州格莱富机械科技有限公司

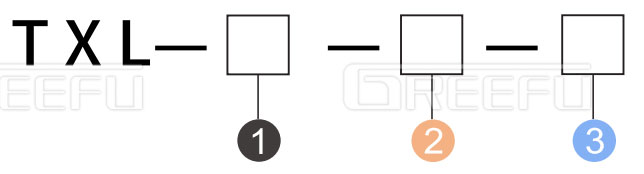

型号表示

1：夹持力 Capacity Of Clamp

04：夹持力 = 40KN

06：夹持力 = 60KN

10：夹持力 = 100KN

2：行走行程

行走行程 : S = 400-1200mm

3：接线盒位置

L ：左侧 R : 右侧

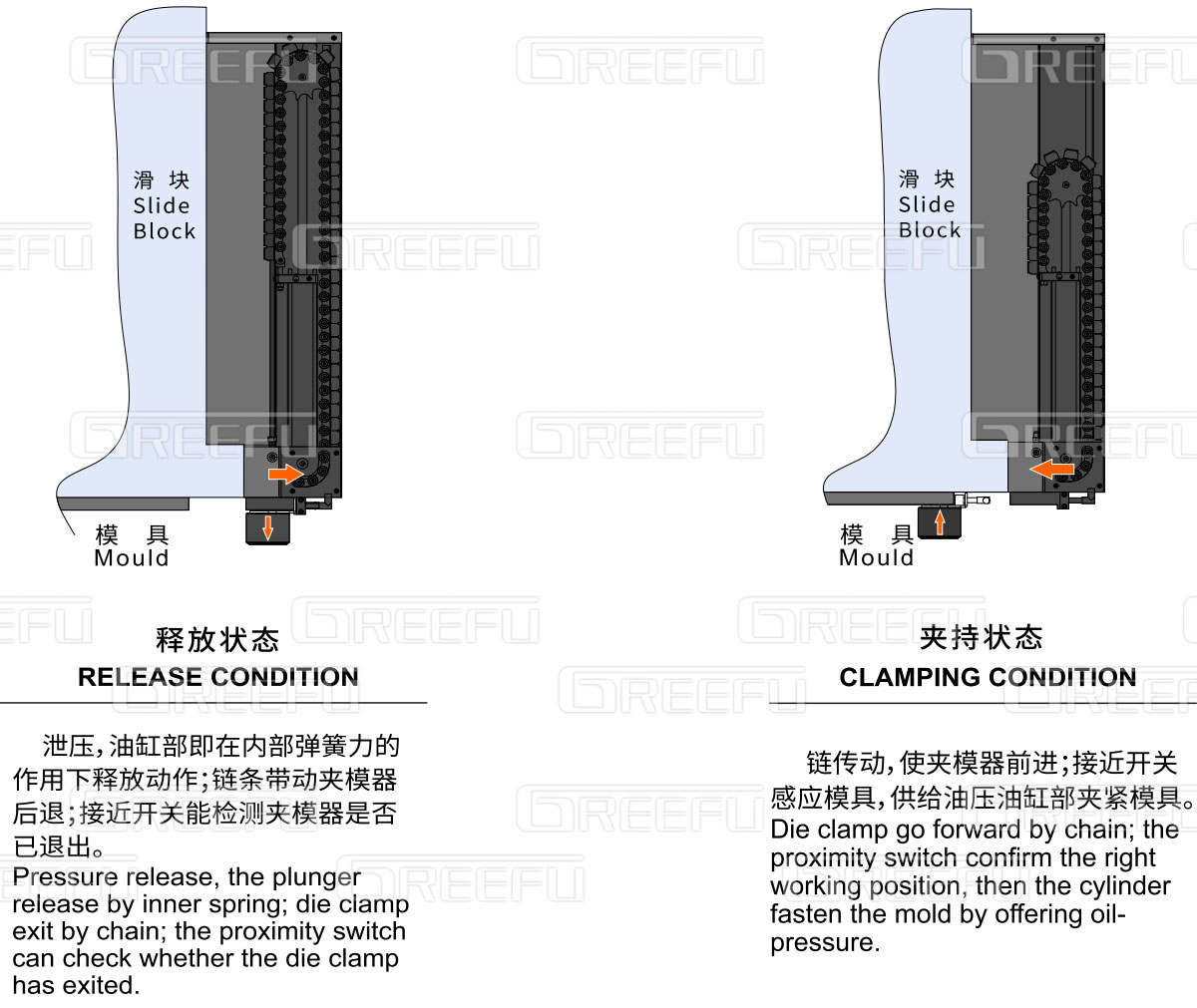

动作原理

* 需根据贵司使用模具夹持部位厚度及T形槽尺寸，制作夹模器，相关参数详见参照表或来电咨询

型号规格

型号	TXL-4	TXL-6	TXL-10
夹持力 KN	40	60	100
全行程 mm	8	8	8
夹紧行程 mm	3	3	3
行走行程 mm	400~1200
行走速度 mm/sec	140 -300（通过流量调节器调节）

外形尺寸图

注意事项：

1.请在夹紧能力范围内使用。

2.本资料所记载的规格和内容，随产品改良会有不预先通知就进行变更的可能。(请在购买前电询确认）

外形尺寸

型号	TXL-4	TXL-6	TXL-10
夹持力/Capacity of clamp (tons)	4	6	10
气压压力/Cneumatic pressure (kg/cm² )	5
油压压力/Hydraulic pressure (kg/cm² )	250
移动速度/Moving speed (m/min)	2~6
夹持总行程/Total stroke (mm)	8	8	8
￠X (mm)	65	82	99
Y (mm)	61	68	74
Z (mm)	23	14.5	6
￠A (mm)	25	28	28
B (mm)	29.5	35.5	43.5
接近开关电压/Proximity switch voltage (v)	DC10～30V(3-wire)(NPN or PNP) AC90～250V(2-wire)


TXL 夹模器
